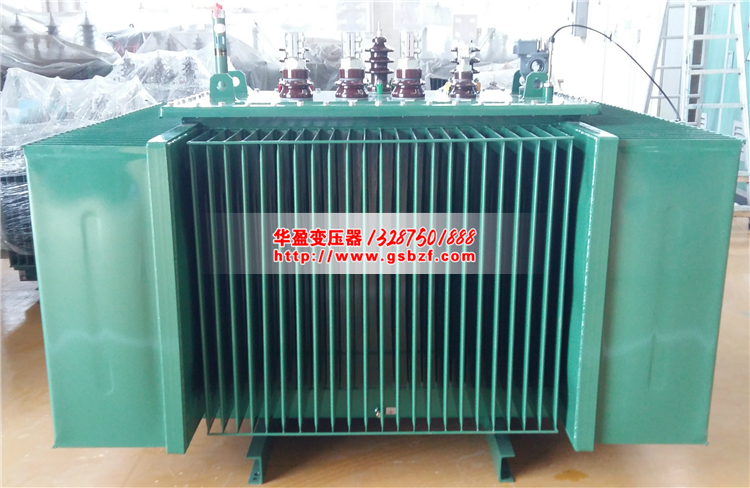

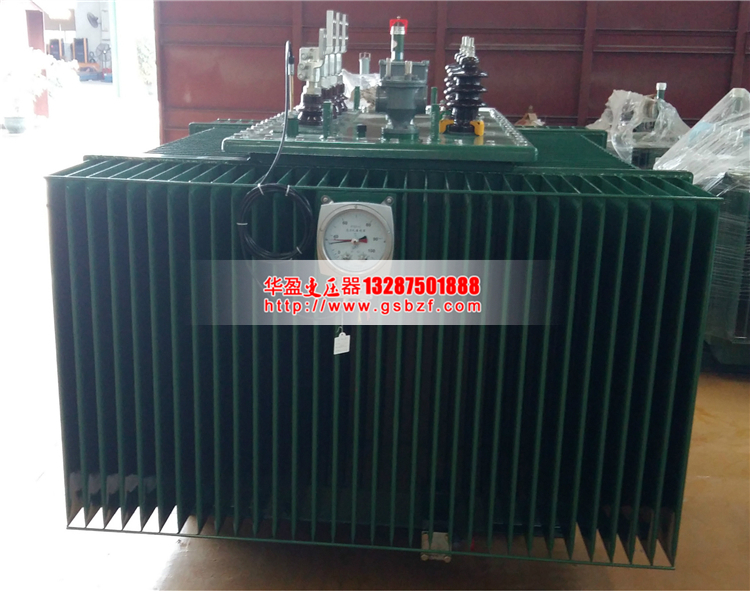

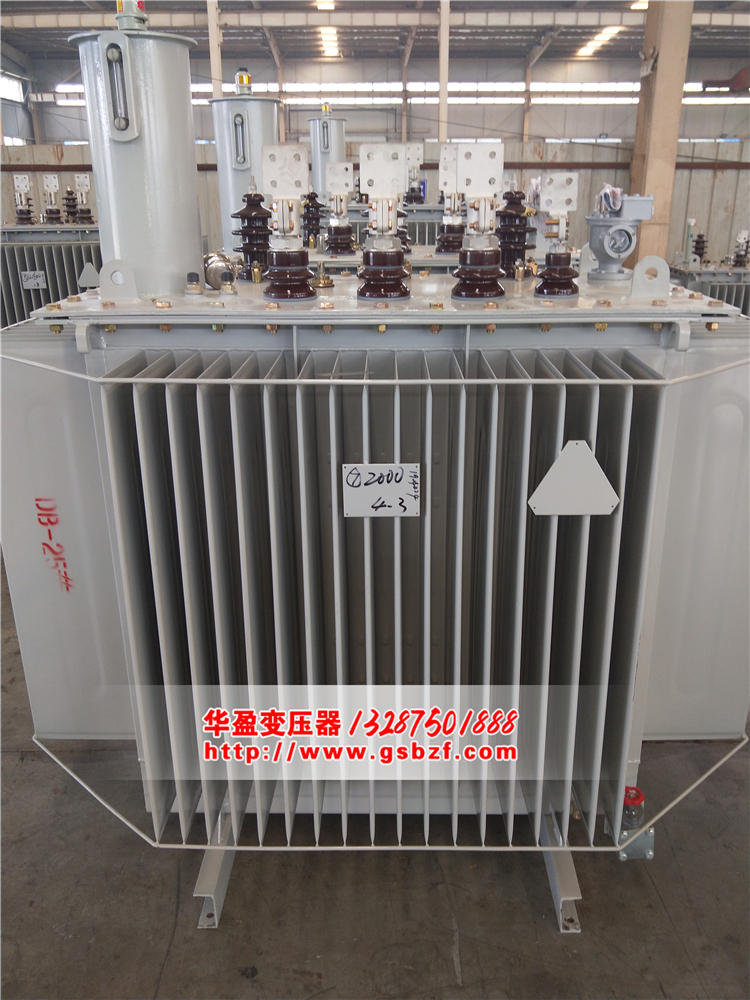

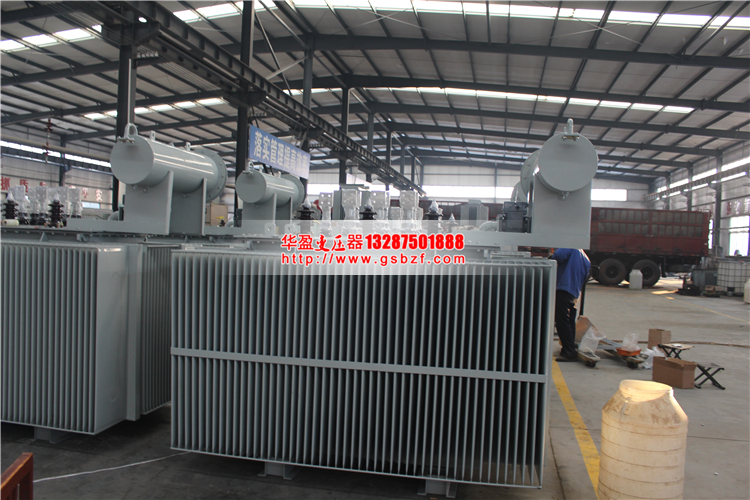

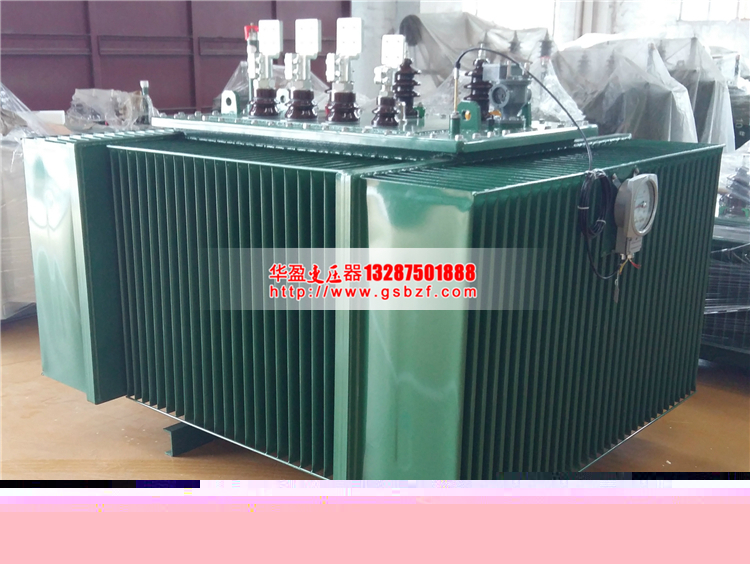

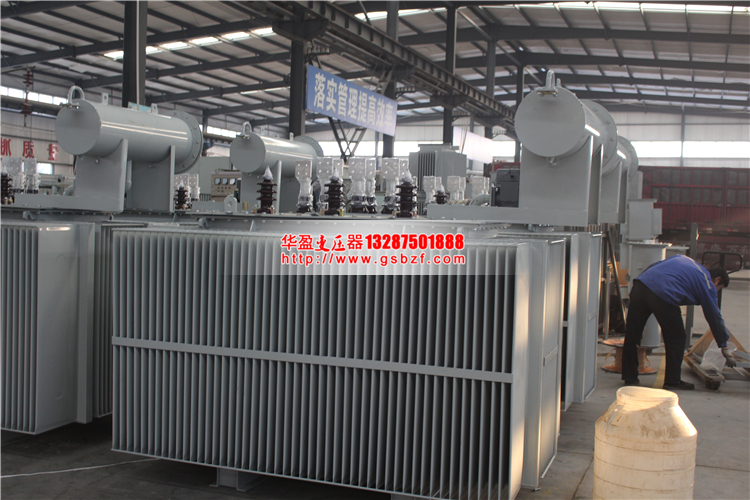

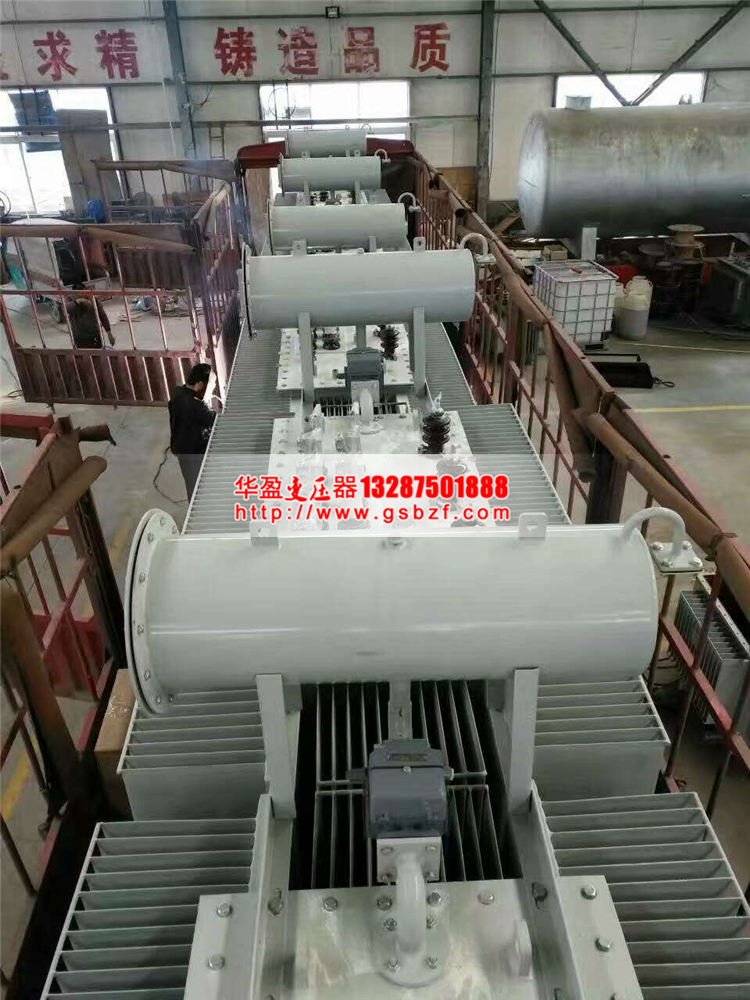

產品概述:
高過載電力變壓器具有廣泛的使用領域,尤其適合使用在防火要求高的場所,如礦井、油田、地鐵、發電廠,學校、醫院、商業中心,高層建筑及一切戶內配置系統中。
產品特點
高過載電力變壓器鐵芯采用優質高導磁取向冷軋硅鋼片,45°全斜步進接縫,鐵芯采用特殊的方管拉板結構,芯柱采用絕緣帶綁扎,鐵芯表面采用特殊樹脂涂覆以防潮防銹,有效降低了空載損耗、空載電流和鐵芯噪音。
安全,難燃防火、無污染,可直接安裝在負荷中心。
免維護、安裝簡便、綜合運行成本低。
防潮性能好、可在100%濕度下正常運行,停運后不經預干燥即可投入運行。
損耗低,局部放電量低、噪音小、散熱能力強,強波風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統,為變壓器安全運行提供可靠保障。
可靠性高,據對已經投入運行的產品的運行研究,產品的可靠性指標已經達到比較高的水平。
箔式線圈:低壓繞組采用整段銅箔,連同F級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓,大電流線圈線繞產品短路應力大,安匝不平衡,散熱效果差,存在繞制螺旋角,人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封,固化成形,防潮防污。陰線銅排經氬弧焊自動焊接。
溫控裝置:
變壓器采用BWDK系列信號溫度計,測溫元件埋沒在線圈上半部,可自動檢測并巡回顯示三相線圈各自的工作溫度,并且有超溫報警和跳閘功能。

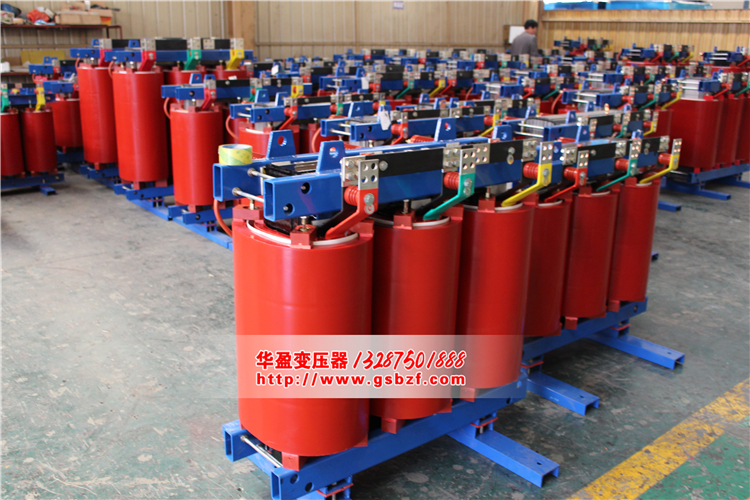

高過載電力變壓器產品結構
1.鐵心
鐵心采用優質高導磁低損耗冷軋晶粒取向硅鋼片制造,45℃全料接縫步進疊裝結構,心柱采用高強度 絕緣帶綁扎,有效地降低了空載損耗,穿戴電流和鐵心噪音,鐵心表面采用絕緣樹脂密封以防潮防銹,夾件及堅固件經表面處理以防止銹蝕。
2. 澆注線圈
a.主要材料和特性
線圈采用銅箔繞制,層間絕緣材料為美國杜邦公司生產的聚脂薄膜,再用瑞士TOBLY和意大利BP2公司的帶填料環氧脂真空澆注,玻璃絲纖維增強,其膨脹系數與銅導體相近,具有良好的抗沖擊、抗溫度變化、抗龜裂性能,玻璃纖維和環氧相通脂、硅微粉都具有自熄性,不會(huì )持續燃燒,也不會(huì )產生有毒氣體污染環境。
b.制造工藝

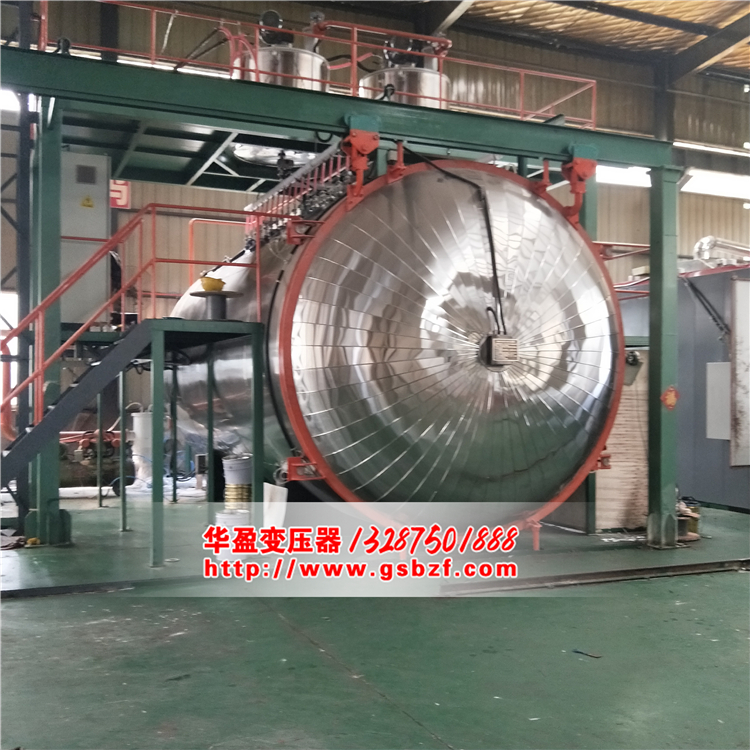

線圈在高精度箔繞機上繞制,繞制時在線圈外層鋪放玻璃絲纖維,線圈繞制完畢后進行真空干燥,整個澆注及固化過程由微機控制,嚴格按固化完成,所以過程可在計算機終端監視,并由計算機根據情況自動調整,精密的設備,嚴格的控制制造過程,使澆注線圈無氣泡、空穴,局部放電量小。
3. 箔式線圈
對于低壓,大電流線圈,其短路時短路應力較大,同時低壓匝數少,低壓電流越大,采用線繞其安匝不平衡問題越突出,散熱效果也不好,而低壓線圈采用銅箔繞制,首先箔繞不存在軸向匝數和軸向繞制螺旋角,高低壓繞組安匝平衡,短路時軸向應力較小,工藝上可容易設置多層風道貌岸然,解決其散熱問題,引線焊接在箔繞機上采用氬氣保護焊接,精度高,焊接電阻小,無外部焊接過程,繞組層間采用D279絕緣,繞制完畢后端部用樹脂密封固化。
4. 帶外殼變壓器
根據不同的使用環境變壓器可配置不同防護等級的外殼,IP00防護等級為無外殼產品,IP外殼可防止大于12mm的固體物質進入,適合戶內安裝使用,IP23防護外殼除了具有IP20外殼的特點外還可防止與垂直線成60℃角以?xún)鹊乃瘟魅?,適合戶外安裝使用。IP20外殼的材料一般有鋼板型材結構,鋁合金結構和不銹鋼結構。
5. 溫度顯示控制系統
變壓器溫度保護采用PT100線性鉑電阻傳感器原理,LED溫度顯示,具有溫度設定,保存溫度值,自動發出報警跳閘信號,自動/手動啟停風機的確功能。由于采用了PT100線性鉑電阻傳感器原理,具有精度高,穩定可靠的優點。
6. 風冷系統
采用軸流風機,具有噪音低,風量大,耗能低,冷卻均勻,外形美觀,安裝簡單,運行可靠。
四、高過載電力變壓器技術規范
1. 電壓等級:10kV,35 kV
2. 分接范圍: ±2×2.5%
3.額定容量:20MVA以下
4. 相數:三相
5. 頻率:50HZ,60HZ
6. 聯結組標號:D,Yn11;Y,Yn0(或按用戶要求)
7. 阻抗電壓:見技術參數表1
8. 溫升:100K
9. 溫度極限:155℃
10.冷卻方式:AN或AF
11.防護等級:IP00,IP2X等
12.絕緣耐熱等級:F
13.絕緣水平:
?、?0kV級產品工頻耐壓28kV,35kV,沖擊耐壓60kV,75kV
?、?5kV級產品工頻耐壓70kV,沖擊耐壓145kV
額定容量:20MVA;額定電壓及調壓范圍:35±3x2.5%/10.5kV;
額定頻率:50Hz;冷卻方式:AN;相數:3相;聯結組標號:Yd11;
絕緣水平:HV 線路端子 LI/AC 170/70
LV 線路端子 LI/AC 75/35
該產品主要性能指標:
阻抗電壓:10%,允許偏差按國標;
空載損耗:21kW,空載電流:0.3%;
負載損耗:85kW;
總損耗:106kW
絕緣耐熱等級:H級;溫升按F級設計,線圈〈100K,
噪聲:≤62dB(1m);
局放:≤10pC。
